Como montar um painel de LED – Um guia completo, do planejamento à instalação

Etapa de planejamento preliminar

Determinar os requisitos de uso

• Definir claramente a finalidade: uso painel de led indoor/painel de led outdoor? Publicidade em shopping (alto brilho) ou sala de conferências (alta resolução)?
• Parâmetros básicos: Selecionar a resolução de acordo com a distância de visualização (P1,2-P2,5 para curta distância, P3-P10 para longa distância)

Cálculo do tamanho

• Fórmula: Comprimento = distância entre pontos × número de pontos (ex.: distância entre pontos 2,5 mm, 16 pontos = 40 cm)
• Composição da tela: Número de módulos = área total ÷ tamanho de um único módulo (ex.: uma tela de 960 x 800 mm utiliza 15 módulos de 320 x 160 mm)

Configuração básica

• Estimativa da fonte de alimentação: Calcular de acordo com as especificações de cada fornecedor de módulo. Por exemplo, o módulo interno P2,5 que estou usando hoje é uma fonte de alimentação de 200 W com 6 módulos.
• Sistema de controle: Selecione de acordo com os requisitos síncronos/assíncronos (por exemplo, sistema de controle Nova).

Na fase de planejamento, o ambiente de instalação e o orçamento devem ser priorizados. Telas retangulares simples são as mais fáceis de implementar.

Preparação do material principal (tomando como exemplo o tamanho da tela P2.5 interna de 960 x 800 mm)

Componentes do display

• Módulos de LED:

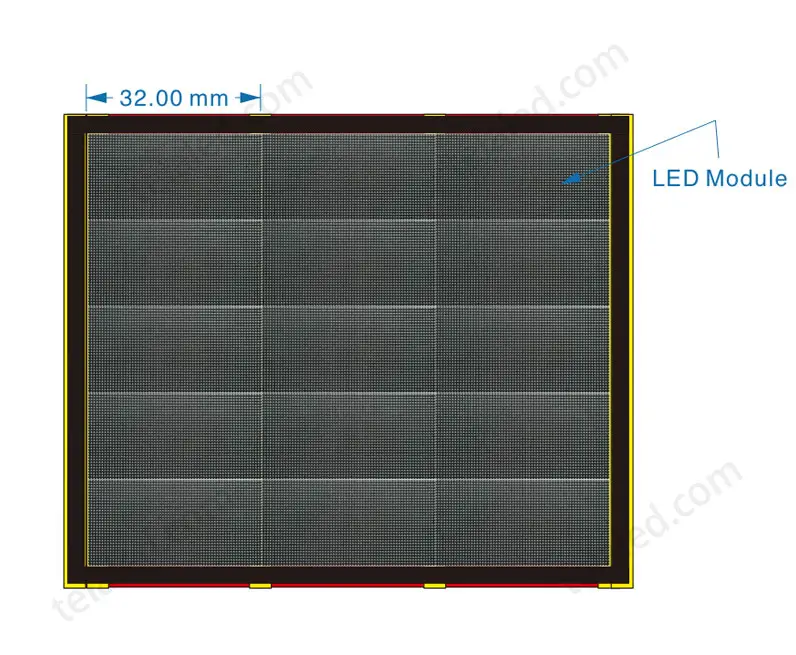

  Selecione o número de módulos de acordo com o tamanho da tela. A largura de 960 mm é composta por 3 módulos; a altura de 800 mm é composta por 5 módulos.
  Assim, 15 módulos de 320 x 160 mm formam uma tela de 960 x 800 mm.
• Tipo de lâmpada: SMD de montagem em superfície é comumente usado para telas internas, e COB/GOB (à prova d’água é melhor) pode ser selecionado para telas externas.
• Sistema de controle: Nova/Lingxingyu e outras marcas. O sistema síncrono precisa ser equipado com uma placa de envio + placa de recebimento.

Sistema de energia

• Configuração da fonte de alimentação:
  5 V (volts) 40 A (amperes) 200 W (watts).
  Fórmula de cálculo da fonte de alimentação: De acordo com as informações fornecidas pelo fabricante do módulo, uma fonte de alimentação de 200 W pode suportar 6 módulos P2.5 internos. Assim podemos calcular quantas fontes de alimentação são necessárias para esta tela de exibição. Número de módulos/6 15/6≈3 (Normalmente, para uma fonte de alimentação com a mesma potência, o número de módulos externos é menor que o número de módulos internos.)
• Número de fontes de alimentação: 3
  Assim, a potência de toda a tela também pode ser calculada.
  Cálculo da potência da tela: potência da fonte de alimentação * número de fontes de alimentação
  Potência teórica da tela: 200 W (watts) * 3 = 600 W (watts)
• Especificação dos fios: Use cabos de alimentação acima de 0,75 mm² (telas de 600 W selecionam cabos de 3 x 0,75 mm²). Combinando com a capacidade de carga do fio, de acordo com a potência da tela, determine a especificação da linha principal a ser utilizada.

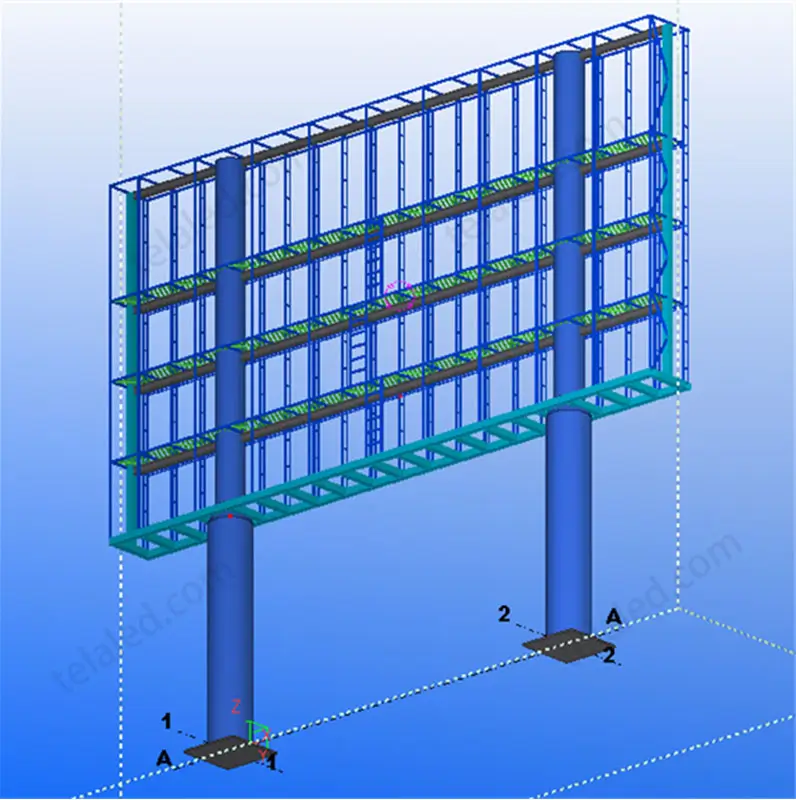

• Estrutura
  Sabemos que o tamanho da tela de exibição é de 960 mm x 800 mm. Utilizaremos a estrutura da quilha principal + quilha secundária + estrutura para construir esta estrutura principal.
• Espessura da tela
  A quilha principal adota um tubo quadrado de 40 x 40 mm, a quilha secundária adota um tubo quadrado de 20 x 40 mm e as estruturas superior, inferior, esquerda e direita adotam um tubo quadrado de 30 x 30 mm.
  Portanto, a espessura de toda a estrutura da tela é: 40 + 20 + 30 = 90 mm
• Quilha principal
  Como calcular o comprimento do tubo quadrado horizontal?
  A largura da tela é de 960 mm, mais a espessura das armações esquerda e direita (usamos tubos quadrados de 30×30), considerando a compensação de expansão térmica e o erro de construção, reservando 10 mm.
  Portanto, o comprimento do tubo quadrado horizontal: 960+30+30+10 = 1030 mm.

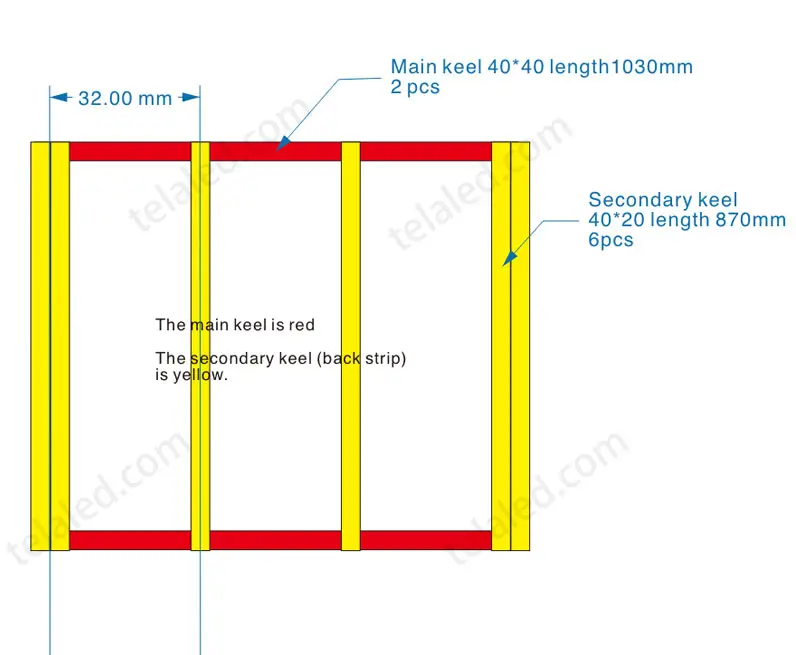

  Um na horizontal e outro na horizontal, portanto, a quilha principal, um tubo quadrado de 40×40, com 1030 mm de comprimento, requer 2.
• Quilha secundária
  A quilha secundária longitudinal, ou seja, a barra de suporte traseira. Usamos o mesmo algoritmo acima para calcular seu comprimento: 800 + 30 + 30 + 10 = 870 mm.
  Para o número de quilhas secundárias, adicionamos uma de cada lado para ajuste fino. Portanto, ao calcular o número, adicione 3 ao número de módulos para obter o número real de quilhas secundárias necessárias.
  Temos 3 módulos em uma fileira horizontal, então precisamos de 3 + 3 = 6 quilhas secundárias.
• Estrutura da tela

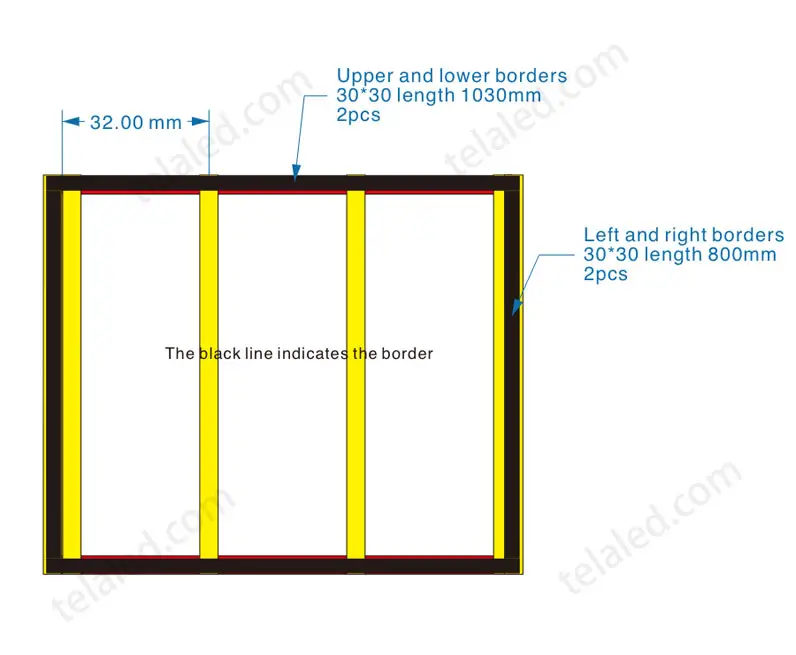

  Usamos tubos quadrados de 30 x 30 para a estrutura, então as estruturas superior e inferior: 1030 x 2
  Estruturas esquerda e direita: 800 x 2
• Bordas da tela
  Para deixar a tela bonita e generosa, além de proteger as bordas, geralmente usamos aço inoxidável para as bordas da tela, ajustando as dimensões externas da tela de acordo com as dimensões acima.

Dica: Recomenda-se adicionar 5% de módulos e fios extras no momento da compra e priorizar fontes de alimentação de marcas de primeira linha (como Mean Well) para melhorar a estabilidade.

Processo detalhado de montagem (como montar um painel de led outdoor & indoor)

Construção da estrutura básica

• Instalação da quilha principal: primeiro, use tubos quadrados de 40×40 para construir um suporte horizontal (1 na parte superior e 1 na parte inferior).
• Fixação da quilha secundária: instale verticalmente 20 tubos quadrados de 40×60 como suporte (6 no total, uniformemente espaçados).
• Se a tela for usada em ambientes externos, você também precisa considerar a impermeabilização. É necessário projetar uma cobertura à prova de chuva na estrutura para proteger a parte traseira da tela e evitar que a chuva cause um curto-circuito.

Instalação do módulo

• Fixação magnética: Fixe o módulo de LED à estrutura de acordo com o desenho do projeto para garantir uma emenda perfeita.
• Verificação da direção: A direção das setas de todos os módulos deve ser consistente.

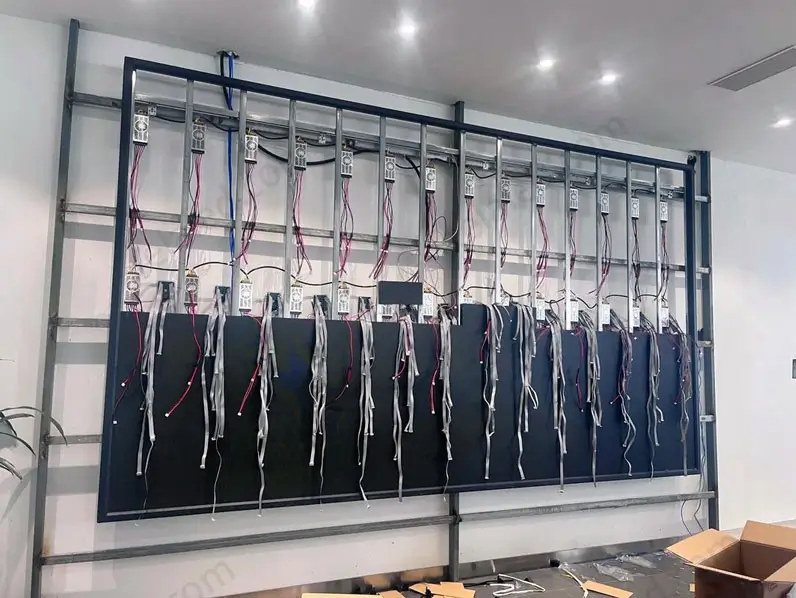

Conexão de energia e controle.

• Conexão paralela de energia: conecte uma fonte de alimentação para cada 6 módulos, usando as especificações de 5V/40A.
• Disposição dos cabos de rede: placa de envio → placa de recebimento → módulo em cascata (carga de um único cabo de rede ≤ 650.000 pixels).

Dicas de segurança: Recomenda-se desligar todo o processo. Após a conexão, teste primeiro um módulo e, em seguida, ligue todos.

Depuração e aceitação

Depuração básica

• Teste de iluminação de ponto único: Ligue cada módulo por vez para verificar se ele emite luz normalmente
• Consistência de cores: Reproduza imagens com cores puras (vermelho/verde/azul/branco) e verifique se há lâmpadas anormais

Depuração conjunta do sistema

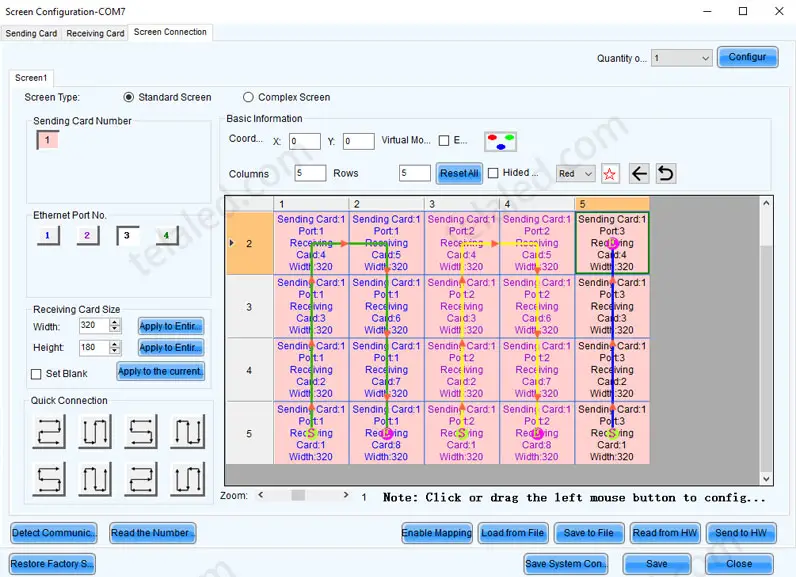

• Correspondência da placa de controle: Confirme se o sistema de controle de marcas como Nova está carregando normalmente
• Teste de reprodução: Alterne vídeos/fotos e verifique se a taxa de atualização é ≥3840Hz sem cintilação

Critérios de aceitação

• Funcionalidade: Sem luzes mortas (≤3/㎡ permitidas), sem distorção da tela
• Aceitação de segurança: Temperatura da fonte de alimentação ≤60°C, sem superaquecimento dos cabos

Dica: Recomenda-se manter registros de teste de envelhecimento por 72 horas e sincronizar remotamente com o suporte técnico do fabricante

Otimização pós-instalação

Otimização das configurações do sistema

• Ajuste o brilho de acordo com a luz ambiente. Recomenda-se 200-800 cd/㎡ para uso interno e 5000-8000 cd/㎡ para uso externo.
• Configure o temporizador para ligar e desligar, prolongando a vida útil do LED e economizando energia (pode ser definido pelo sistema de controle).

Otimização do gerenciamento de conteúdo

• Adote o modo de tela dividida inteligente para suportar múltiplas janelas e reproduzir diferentes conteúdos (vídeo + texto + imagens, etc.) simultaneamente.
• Adapte-se à alternância de tela horizontal e vertical para atender aos requisitos de exibição de diferentes cenários.

Configuração de operação e manutenção remotas.

• Vincule o sistema de monitoramento remoto para monitorar temperatura, umidade, voltagem e outros parâmetros em tempo real.
• Abra o suporte técnico do fabricante para facilitar o tratamento rápido de luzes mortas, diferença de cor e outros problemas.

Dica: Recomenda-se limpar os orifícios de dissipação de calor uma vez por mês para evitar o acúmulo de poeira que afete a dissipação de calor.
