Análise de Custos de Painel LED: Guia Completo para Sua Escolha

Você sabia que o preço do seu painel LED é determinado por múltiplos componentes? Descubra como cada parte influencia no valor final:

Componentes Principais (60%-75% do custo total)

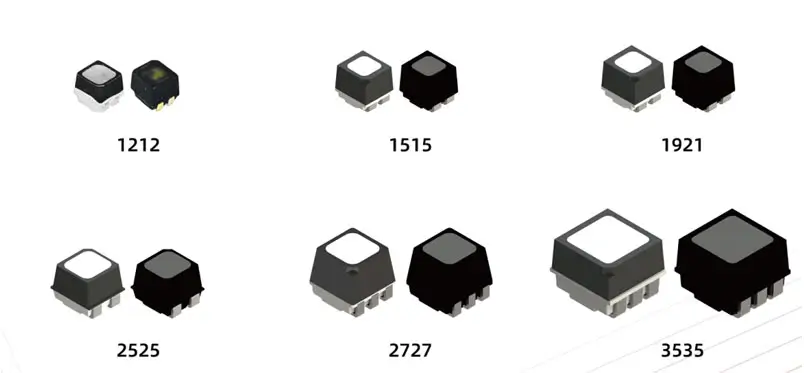

Lâmpadas LED (30%-50% do valor)

Relação de custo: Geralmente o maior custo individual, podendo atingir de 30% a 50% ou até mais do custo total.

Fatores de influência:

Densidade de pixels (passo dos pontos): Quanto menor o passo (como P0,9), o número de lâmpadas necessárias aumenta exponencialmente, o preço unitário também é maior (lâmpadas pequenas são difíceis de fabricar) e o custo aumenta drasticamente.

Tipo e qualidade da lâmpada: SMD (montagem em superfície) é o processo mais comum; COB (embalagem integrada ao chip), GOB (vedação com cola) e outros processos são mais caros, mas oferecem melhor proteção, +30% de custo.

Brilho: Lâmpadas de alto brilho (especialmente para uso externo) são mais caras.

Consistência do comprimento de onda (valor Bin): Lâmpadas com alto valor Bin (cor altamente consistente) são filtradas com mais rigor e custam mais.

Materiais e processos de embalagem: afetam a dissipação de calor, a impermeabilização e a capacidade de proteção UV.

Driver IC e PCB (Placa de Circuito Impresso)

Custo Total: 15%-25% do valor do seu painel LED
Fatores que Impactam o Preço:

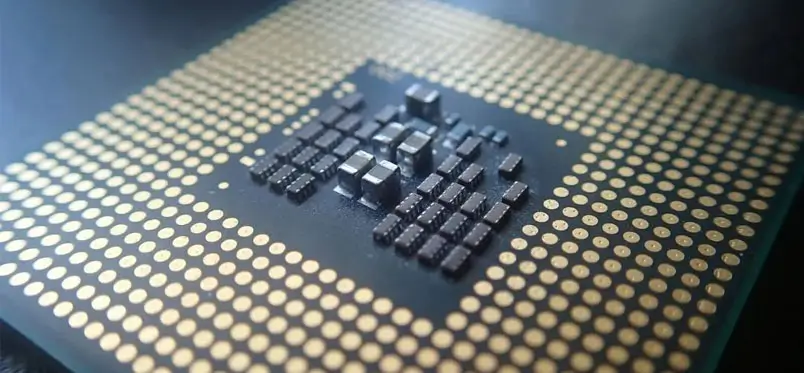

Driver IC (Circuito Integrado):
Marcas Premium como Texas Instruments ou MBI elevam o custo, mas garantem:
• Alta taxa de atualização (até 3840Hz → ideal para games e vídeos)
• Mais níveis de cinza (16bit+ para cores realistas)
Tecnologia: Drivers de corrente constante são essenciais para evitar flickering

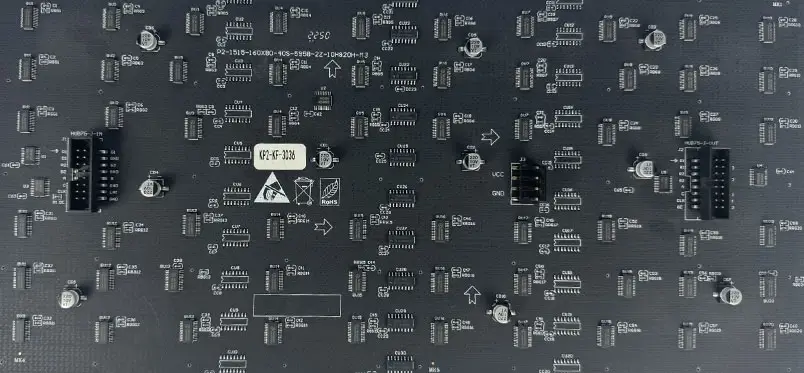

PCB (Placa de Circuito):
Camadas:
• Pitch pequeno (ex: P1.2) exige placas HDI 4-6 camadas (+30% custo vs placas duplex)
• Materiais: TG alto (resistência térmica) e revestimento em ouro (confiabilidade)

Componentes: Resistores e capacitores de alta qualidade evitam falhas prematuras

Módulos de Exibição/Placas Unitárias

O que são?

Os módulos são as unidades básicas do seu painel LED, onde:

• Lâmpadas LED são soldadas em PCBs
• Circuitos de acionamento (drivers) são integrados

Como se calcula o custo?

O valor reflete a soma de:

Custo das lâmpadas LED (30%-50% do total)

Custo da PCB com drivers (15%-25%)

Processos adicionais:

• Montagem SMT (tecnologia de soldagem automática)

• Testes de qualidade rigorosos

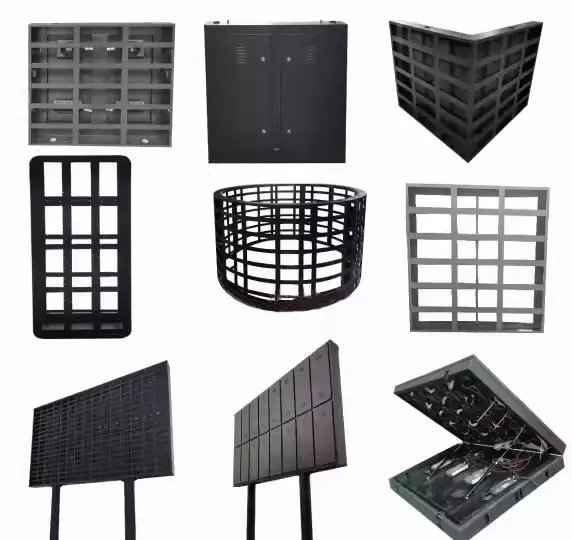

Estrutura/Gabinete (10%-25% do custo total)

Top 3 materiais mais usados no Brasil

Alumínio injetado:

• Rei das quadras LED (65% dos projetos premium)
• Vantagens: +30% resistência vs chapas metálicas, dissipa calor 2x melhor
• Preço: R$150-300/m² (50% mais caro que gabinetes de aço)

Fibra de carbono:

• Para eventos especiais (turnês, Grammy)
• Peso: 3.5kg/m² (70% mais leve que alumínio)

Plástico reforçado:

• Econômico para indoor (shoppings, igrejas)
• Custo: 60% menor que metal

5 fatores que encarecem seu gabinete:

• IP65+ (obrigatório em outdoors) → +15% custo
• Fechamento magnético (manutenção rápida) → +R$80/unidade
• Design ultradelgado (<80mm) → Precisa ligas especiais
• Sistema de refrigeração integrado → Exige canais internos
• Cantos anti-impacto → Protegem durante transportes

Tipos de instalação mais procurados:

• Trilho quick-lock (10s por módulo) → Ideal para locações
• Suspensão invisível → Para fachadas arquitetônicas
• Base dobrável → Eventos corporativos

Estrutura de instalação da placa do módulo/unidade

atração magnética, parafusos de travamento, etc.

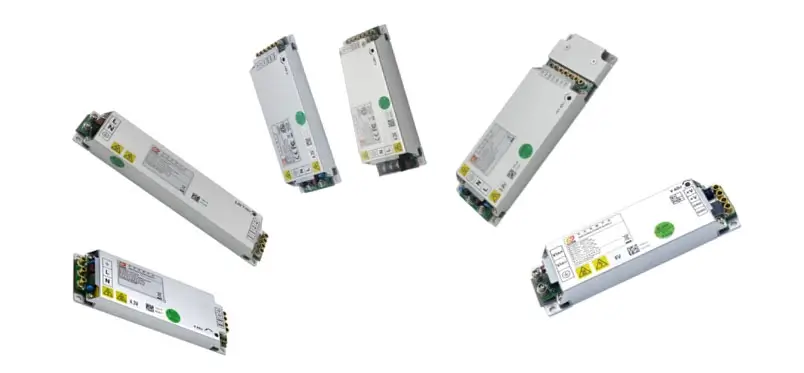

Custo de Fontes de Alimentação (5%-10% do total)

Fatores que Determinam a Quantidade de Fontes

• Área total do painel → Exemplo: Painel de 10m² precisa de 2x mais fontes que um de 5m²
• Brilho (nit) → Painéis acima de 5000cd/m² exigem fontes 30% mais potentes
• Consumo dos LEDs → Modelos de alta eficiência (2W/led) reduzem quantidade necessária

Marcas Premium vs Genéricas

Dica de Ouro:
Fontes com certificação 80Plus Gold economizam 15% na conta de luz vs modelos convencionais

Configuração Redundante (N+1)

• Onde usar: Eventos ao vivo, hospitais, aeroportos
• Custo Adicional: +12-18% por fonte extra
• Vantagem: Evita falhas catastróficas (99.99% uptime)

Exemplo Prático (São Paulo):
Painel outdoor P10 20m²:
8 fontes MW 60A (R$420/un.)
+1 redundante → Total: R$3.780
Economia estimada: R$620/ano em energia vs genéricas

Custo do sistema de controle (cerca de 5% a 15%)

Placa emissora

Responsável por receber os sinais da fonte de vídeo, processá-los e distribuí-los para as placas receptoras. O desempenho (resolução suportada, capacidade de carga, taxa de atualização, escala de cinza, HDR, processamento multitelas, tipo/número de interfaces) e a marca (como Nova, Linsn, Colorlight, LEDOK, Moseer, Kystar, etc.) são os principais fatores de custo. Placas emissoras de ponta são caras.

Placa receptora

Recebe instruções da placa emissora e aciona a exibição do módulo na área correspondente. O número é determinado pelo tamanho dos pixels da tela. O desempenho e a marca também afetam o preço unitário.
Processador de vídeo (opcional, mas comum em aplicações complexas):
Usado para comutação multifonte, dimensionamento, emenda, processamento de efeitos especiais, etc., com grandes diferenças de preço dependendo da complexidade da função.

Cabos

Cabo de rede (CAT5e/6 para cartão de envio para cartão de recebimento), fibra óptica (transmissão de longa distância), cabo de alimentação, etc. Cabos de alta qualidade e design de fiação razoável são mais caros.

Custo do sistema de refrigeração (especialmente para telas externas/de alto brilho, variável)

Resfriamento natural

Dependendo do design dos dentes de refrigeração na caixa, o custo é o mais baixo.

Resfriamento forçado a ar

Adicione um ventilador (o custo não é alto, mas o ventilador em si e a manutenção precisam ser considerados).

Sistema de ar condicionado/temperatura constante

Usado em ambientes extremos ou telas de ultra-alta densidade e alto brilho, o custo é muito alto, incluindo o próprio equipamento de ar condicionado, instalação, consumo adicional de energia e manutenção.

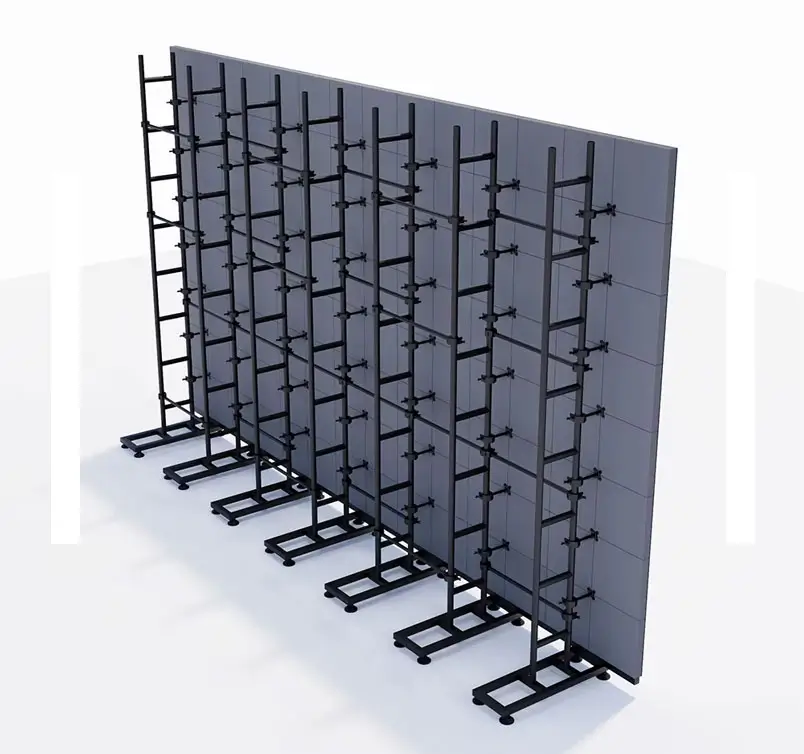

Custos do projeto de suporte e instalação (variável, pode representar de 10% a 30% ou até mais)

Estrutura/armação de aço

A estrutura que suporta toda a tela. Quanto maior a escala, mais alto o local de instalação (como o telhado), maiores os requisitos de suporte de carga e quanto mais complexa a estrutura (como arco, esférica), maior o custo. Materiais (estrutura de aço, armação de alumínio), projeto e dificuldade de construção são essenciais.

Custos de instalação

custos de mão de obra, custos de içamento, custos de operação em altitudes elevadas, período de construção, etc. O custo de instalações complexas (como telas com formatos especiais e operações em altitudes elevadas) aumentou drasticamente.

Sistema de distribuição de energia

cabos, caixas de distribuição, interruptores de ar e possíveis custos de expansão da capacidade de energia.

Sistema de proteção (externo)

proteção contra raios e sistema de aterramento.

Sistema de monitoramento/operação e manutenção (opcional):

monitoramento remoto, sensores de temperatura e umidade, sensores de luminosidade, etc.
Sistema de produção de conteúdo/controle de transmissão (opcional):

software de reprodução, servidores, etc.

Outros custos

Embalagem e transporte

Especialmente para telas grandes e projetos de exportação, os custos de embalagem e logística são consideráveis.

Impostos

Imposto sobre Valor Agregado, etc.

Lucro do fabricante

Diferentes marcas, escalas e níveis de serviço têm margens de lucro diferentes.

Taxas de P&D e design

Projetos personalizados ou desenvolvimento de novos produtos compartilharão esta parte.

Serviço pós-venda e garantia

Um período de garantia mais longo ou um compromisso de serviço mais abrangente estarão implícitos no preço.

Principais variáveis ​​que afetam o custo total

Distância entre pontos

O fator de influência mais importante. Quanto menor a distância entre pontos, mais delicado é o efeito de exibição, e o custo também aumenta exponencialmente. Por exemplo, o preço de uma tela P1.2 de distância entre pontos pode chegar a dezenas de milhares de yuans por metro quadrado, enquanto uma tela externa P10 pode custar apenas 1.000 yuans por metro quadrado.

Tamanho e resolução da tela

A área determina a quantidade total de materiais, e a resolução (número total de pixels) determina o número de contas de lâmpada e circuitos integrados de driver.

Ambiente de aplicação

Interno vs. externo: Telas externas exigem maior brilho, classificação à prova d’água e poeira (IP65+), gabinetes mais sólidos, sistemas de dissipação de calor/temperatura constante e sistemas de proteção, e o custo é muito maior do que telas internas com a mesma distância entre pontos.
Instalação fixa vs. aluguel: Telas para aluguel priorizam leveza, instalação e desmontagem rápidas e durabilidade, e o custo da estrutura do gabinete representa uma proporção maior.

Requisitos de brilho

Alto brilho requer lâmpadas e fontes de alimentação de alta qualidade/potência, o que aumenta os requisitos de dissipação de calor.

Taxa de atualização e nível de escala de cinza

Altas taxas de atualização (como ≥3840Hz) e cinza intenso (como 16 bits+) exigem CIs de driver e sistemas de controle mais avançados.

Formato do produto

Tela plana convencional vs. tela curva, tela esférica, tela de piso, tela transparente, tela criativa com formato especial, etc., formatos especiais aumentam os custos de design e fabricação.

Marca e qualidade

Marca do componente: O uso de marcas de primeira linha para componentes principais, como lâmpadas, CIs, fonte de alimentação, sistema de controle, etc., aumenta significativamente o custo.
Marca do fabricante da tela: O investimento de marcas renomadas em P&D, controle de qualidade, tecnologia e serviço se refletirá no preço.

Grau de personalização

Produtos padrão vs. produtos personalizados com tamanhos, formatos e funções especiais (como interação).

Escala do projeto

A aquisição em larga escala geralmente oferece descontos, mas o custo de suporte aos projetos também aumenta proporcionalmente.

Dificuldade e ambiente de instalação

Altitudes elevadas, estruturas de construção complexas e locais especiais (como hospitais e áreas à prova de explosão) aumentam os custos de instalação e a complexidade da engenharia.

Resumo

O custo de um display LED é um reflexo abrangente do custo dos principais componentes do display (lâmpadas + placa de circuito impresso do driver), caixa estrutural, fonte de alimentação, sistema de controle, engenharia de suporte e instalação, etc. Dentre eles, o pitch (densidade de pixels) é o parâmetro técnico mais importante que afeta o custo, determinando diretamente o número e o custo das lâmpadas e do circuito integrado do driver. Ao mesmo tempo, o ambiente de aplicação (interno/externo) e os requisitos dos indicadores de desempenho (brilho, taxa de atualização, escala de cinza) também afetam significativamente o custo final. Ao avaliar o preço, uma análise detalhada deve ser realizada em conjunto com os requisitos específicos do projeto e as especificações técnicas.
